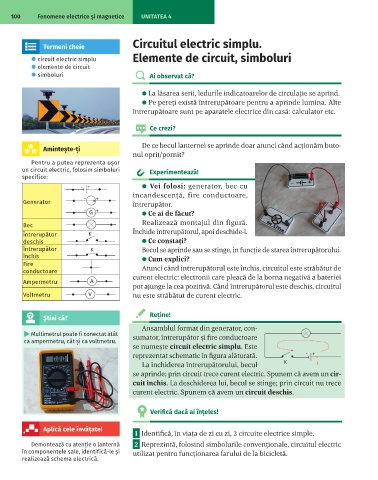

100 Fenomene electrice și magnetice UNITATEA 4

Termeni cheie Circuitul electric simplu.
⚫ circuit electric simplu Elemente de circuit, simboluri
⚫ elemente de circuit
⚫ simboluri Ai observat că?

⚫ La lăsarea serii, ledurile indicatoarelor de circulație se aprind.
⚫ Pe pereți există întrerupătoare pentru a aprinde lumina. Alte
întrerupătoare sunt pe aparatele electrice din casă: calculator etc.

Ce crezi?

De ce becul lanternei se aprinde doar atunci când acționăm buto-
Aminteşte-ţi
nul oprit/pornit?
Pentru a putea reprezenta ușor
un circuit electric, folosim simboluri Experimentează!
specifice:
⚫ Vei folosi: generator, bec cu
incandescență, fire conductoare,
Generator întrerupător.

⚫ Ce ai de făcut?
Bec Realizează montajul din figură.
Întrerupător Închide întrerupătorul, apoi deschide-l.
deschis ⚫ Ce constați?
Întrerupător Becul se aprinde sau se stinge, în funcție de starea întrerupătorului.
închis ⚫ Cum explici?
Fire
conductoare Atunci când întrerupătorul este închis, circuitul este străbătut de
Ampermetru curent electric: electronii care pleacă de la borna negativă a bateriei
pot ajunge la cea pozitivă. Când întrerupătorul este deschis, circuitul
Voltmetru nu este străbătut de curent electric.

Reţine!
Știai că?
Ansamblul format din generator, con-
▶ Multimetrul poate fi conectat atât
ca ampermetru, cât și ca voltmetru. sumator, întrerupător și fire conductoare
se numește circuit electric simplu. Este
reprezentat schematic în figura alăturată.
La închiderea întrerupătorului, becul
se aprinde; prin circuit trece curent electric. Spunem că avem un cir-
cuit închis. La deschiderea lui, becul se stinge; prin circuit nu trece
curent electric. Spunem că avem un circuit deschis.

Verifică dacă ai înţeles!

Aplică cele învăţate!
1 Identifică, în viața de zi cu zi, 3 circuite electrice simple.
Demontează cu atenție o lanternă 2 Reprezintă, folosind simbolurile convenționale, circuitul electric
în componentele sale, identifică-le și utilizat pentru funcționarea farului de la bicicletă.
realizează schema electrică.
