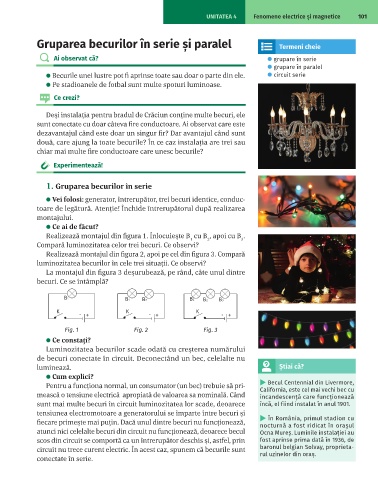

Page 103 - fizica_VI

UNITATEA 4 Fenomene electrice și magnetice 101

Gruparea becurilor în serie şi paralel Termeni cheie

Ai observat că? ⚫ grupare în serie
⚫ grupare în paralel
⚫ Becurile unei lustre pot fi aprinse toate sau doar o parte din ele. ⚫ circuit serie
⚫ Pe stadioanele de fotbal sunt multe spoturi luminoase.

Ce crezi?

Deși instalația pentru bradul de Crăciun conține multe becuri, ele
sunt conectate cu doar câteva fire conductoare. Ai observat care este
dezavantajul când este doar un singur fir? Dar avantajul când sunt
două, care ajung la toate becurile? În ce caz instalația are trei sau
chiar mai multe fire conductoare care unesc becurile?

Experimentează!

1. Gruparea becurilor în serie
⚫ Vei folosi: generator, întrerupător, trei becuri identice, conduc-
toare de legătură. Atenție! Închide întrerupătorul după realizarea
montajului.
⚫ Ce ai de făcut?
Realizează montajul din figura 1. Înlocuiește B cu B , apoi cu B .
3
2
1
Compară luminozitatea celor trei becuri. Ce observi?
Realizează montajul din figura 2, apoi pe cel din figura 3. Compară
luminozitatea becurilor în cele trei situații. Ce observi?
La montajul din figura 3 deșurubează, pe rând, câte unul dintre
becuri. Ce se întâmplă?

Fig. 1 Fig. 2 Fig. 3
⚫ Ce constați?
Luminozitatea becurilor scade odată cu creșterea numărului
de becuri conectate în circuit. Deconectând un bec, celelalte nu
luminează. Știai că?
⚫ Cum explici?
Pentru a funcționa normal, un consumator (un bec) trebuie să pri- ▶ Becul Centennial din Livermore,
California, este cel mai vechi bec cu
mească o tensiune electrică apropiată de valoarea sa nominală. Când incandescență care funcționează
sunt mai multe becuri în circuit luminozitatea lor scade, deoarece încă, el fiind instalat în anul 1901.
tensiunea electromotoare a generatorului se împarte între becuri și ▶ În România, primul stadion cu
fiecare primește mai puțin. Dacă unul dintre becuri nu funcționează, nocturnă a fost ridicat în orașul
atunci nici celelalte becuri din circuit nu funcționează, deoarece becul Ocna Mureș. Luminile instalației au
scos din circuit se comportă ca un întrerupător deschis și, astfel, prin fost aprinse prima dată în 1936, de
circuit nu trece curent electric. În acest caz, spunem că becurile sunt baronul belgian Solvay, proprieta-
rul uzinelor din oraș.
conectate în serie.
