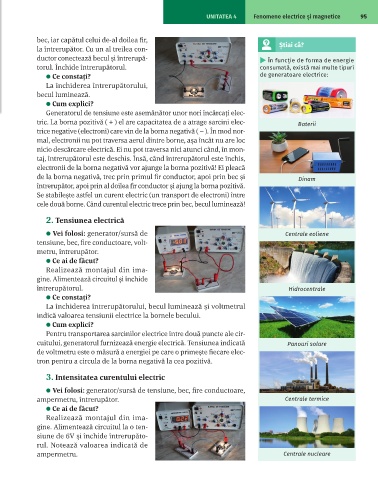

UNITATEA 4 Fenomene electrice și magnetice 95

bec, iar capătul celui de-al doilea fir,
la întrerupător. Cu un al treilea con- Știai că?
ductor conectează becul și întrerupă- ▶ În funcție de forma de energie
torul. Închide întrerupătorul. consumată, există mai multe tipuri
⚫ Ce constați? de generatoare electrice:
La închiderea întrerupătorului,
becul luminează.
⚫ Cum explici?
Generatorul de tensiune este asemănător unor nori încărcați elec-
tric. La borna pozitivă ( + ) el are capacitatea de a atrage sarcini elec- Baterii
trice negative (electroni) care vin de la borna negativă ( – ). În mod nor-
mal, electronii nu pot traversa aerul dintre borne, așa încât nu are loc
nicio descărcare electrică. Ei nu pot traversa nici atunci când, în mon-
taj, întrerupătorul este deschis. Însă, când întrerupătorul este închis,
electronii de la borna negativă vor ajunge la borna pozitivă! Ei pleacă
de la borna negativă, trec prin primul fir conductor, apoi prin bec și Dinam
întrerupător, apoi prin al doilea fir conductor și ajung la borna pozitivă.
Se stabilește astfel un curent electric (un transport de electroni) între
cele două borne. Când curentul electric trece prin bec, becul luminează!

2. Tensiunea electrică

⚫ Vei folosi: generator/sursă de Centrale eoliene
tensiune, bec, fire conductoare, volt-
metru, întrerupător.
⚫ Ce ai de făcut?
Realizează montajul din ima-
gine. Alimentează circuitul și închide
întrerupătorul. Hidrocentrale
⚫ Ce constați?
La închiderea întrerupătorului, becul luminează și voltmetrul
indică valoarea tensiunii electrice la bornele becului.
⚫ Cum explici?
Pentru transportarea sarcinilor electrice între două puncte ale cir-
cuitului, generatorul furnizează energie electrică. Tensiunea indicată Panouri solare
de voltmetru este o măsură a energiei pe care o primește fiecare elec-
tron pentru a circula de la borna negativă la cea pozitivă.

3. Intensitatea curentului electric

⚫ Vei folosi: generator/sursă de tensiune, bec, fire conductoare,
ampermetru, întrerupător. Centrale termice
⚫ Ce ai de făcut?
Realizează montajul din ima-
gine. Alimentează circuitul la o ten-
siune de 6V și închide întrerupăto-
rul. Notează valoarea indicată de
ampermetru. Centrale nucleare
