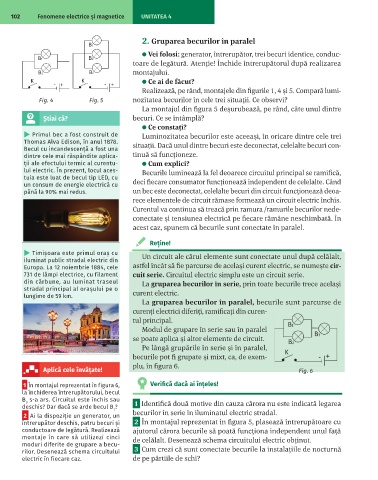

102 Fenomene electrice și magnetice UNITATEA 4

2. Gruparea becurilor în paralel

⚫ Vei folosi: generator, întrerupător, trei becuri identice, conduc-
toare de legătură. Atenție! Închide întrerupătorul după realizarea
montajului.
⚫ Ce ai de făcut?
Realizează, pe rând, montajele din figurile 1, 4 și 5. Compară lumi-
Fig. 4 Fig. 5 nozitatea becurilor în cele trei situații. Ce observi?
La montajul din figura 5 deșurubează, pe rând, câte unul dintre
Știai că? becuri. Ce se întâmplă?
⚫ Ce constați?
▶ Primul bec a fost construit de Luminozitatea becurilor este aceeași, în oricare dintre cele trei
Thomas Alva Edison, în anul 1878.
Becul cu incandescență a fost una situații. Dacă unul dintre becuri este deconectat, celelalte becuri con-
dintre cele mai răspândite aplica- tinuă să funcționeze.
ții ale efectului termic al curentu- ⚫ Cum explici?
lui electric. În prezent, locul aces- Becurile luminează la fel deoarece circuitul principal se ramifică,
tuia este luat de becul tip LED, cu
un consum de energie electrică cu deci fiecare consumator funcționează independent de celelalte. Când
până la 90% mai redus. un bec este deconectat, celelalte becuri din circuit funcționează deoa-
rece elementele de circuit rămase formează un circuit electric închis.
Curentul va continua să treacă prin ramura /ramurile becurilor nede-
conectate și tensiunea electrică pe fiecare rămâne neschimbată. În
acest caz, spunem că becurile sunt conectate în paralel.

Reţine!
▶ Timișoara este primul oraș cu
iluminat public stradal electric din Un circuit ale cărui elemente sunt conectate unul după celălalt,
Europa. La 12 noiembrie 1884, cele astfel încât să fie parcurse de același curent electric, se numește cir-
731 de lămpi electrice, cu filament cuit serie. Circuitul electric simplu este un circuit serie.
din cărbune, au luminat traseul La gruparea becurilor în serie, prin toate becurile trece același
stradal principal al orașului pe o
lungime de 59 km. curent electric.
La gruparea becurilor în paralel, becurile sunt parcurse de
curenți electrici diferiți, ramificați din curen-
tul principal.
Modul de grupare în serie sau în paralel
se poate aplica și altor elemente de circuit.
Pe lângă grupările în serie și în paralel,
becurile pot fi grupate și mixt, ca, de exem-
plu, în figura 6.
Aplică cele învăţate! Fig. 6

1 În montajul reprezentat în figura 6, Verifică dacă ai înţeles!
la închiderea întrerupătorului, becul
B s-a ars. Circuitul este închis sau
3
deschis? Dar dacă se arde becul B ? 1 Identifică două motive din cauza cărora nu este indicată legarea
1
2 Ai la dispoziție un generator, un becurilor în serie în iluminatul electric stradal.
întrerupător deschis, patru becuri și 2 În montajul reprezentat în figura 5, plasează întrerupătoare cu
conductoare de legătură. Realizează ajutorul cărora becurile să poată funcționa independent unul față
montaje în care să utilizezi cinci de celălalt. Desenează schema circuitului electric obținut.
moduri diferite de grupare a becu-
rilor. Desenează schema circuitului 3 Cum crezi că sunt conectate becurile la instalațiile de nocturnă
electric în fiecare caz. de pe pârtiile de schi?
