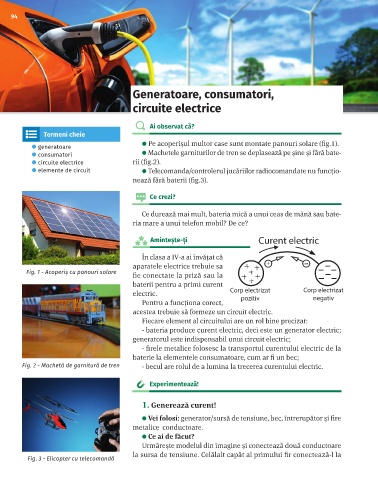

94 UNITATEA 4

Generatoare, consumatori,

circuite electrice

Ai observat că?
Termeni cheie
⚫ Pe acoperișul multor case sunt montate panouri solare (fig.1).
⚫ generatoare
⚫ consumatori ⚫ Machetele garniturilor de tren se deplasează pe șine și fără bate-
⚫ circuite electrice rii (fig.2).
⚫ elemente de circuit ⚫ Telecomanda/controlerul jucăriilor radiocomandate nu funcțio-
nează fără baterii (fig.3).

Ce crezi?

Ce durează mai mult, bateria mică a unui ceas de mână sau bate-
ria mare a unui telefon mobil? De ce?

Aminteşte-ţi Curent electric
În clasa a IV-a ai învățat că
aparatele electrice trebuie sa
Fig. 1 - Acoperiș cu panouri solare fie conectate la priză sau la

baterii pentru a primi curent
electric. Corp electrizat Corp electrizat
negativ
pozitiv
Pentru a funcționa corect,
acestea trebuie să formeze un circuit electric.
Fiecare element al circuitului are un rol bine precizat:
- bateria produce curent electric, deci este un generator electric;
generatorul este indispensabil unui circuit electric;
- firele metalice folosesc la transportul curentului electric de la
baterie la elementele consumatoare, cum ar fi un bec;
Fig. 2 - Machetă de garnitură de tren - becul are rolul de a lumina la trecerea curentului electric.

Experimentează!

1. Generează curent!
⚫ Vei folosi: generator/sursă de tensiune, bec, întrerupător și fire
metalice conductoare.
⚫ Ce ai de făcut?
Urmărește modelul din imagine și conectează două conductoare
la sursa de tensiune. Celălalt capăt al primului fir conectează-l la
Fig. 3 - Elicopter cu telecomandă
