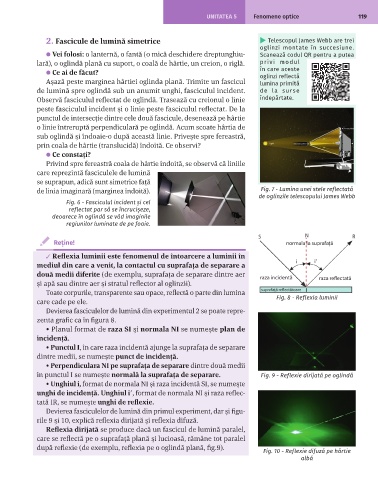

UNITATEA 5 Fenomene optice 119

2. Fascicule de lumină simetrice ▶ Telescopul James Webb are trei
oglinzi montate în succesiune.
⚫ Vei folosi: o lanternă, o fantă (o mică deschidere dreptunghiu- Scanează codul QR pentru a putea
lară), o oglindă plană cu suport, o coală de hârtie, un creion, o riglă. privi modul
⚫ Ce ai de făcut? în care aceste
oglinzi reflectă
Așază peste marginea hârtiei oglinda plană. Trimite un fascicul lumina primită
de lumină spre oglindă sub un anumit unghi, fasciculul incident. de la surse
Observă fasciculul reflectat de oglindă. Trasează cu creionul o linie în depărtate.
peste fasciculul incident și o linie peste fasciculul reflectat. De la
punctul de intersecție dintre cele două fascicule, desenează pe hârtie
o linie întreruptă perpendiculară pe oglindă. Acum scoate hârtia de
sub oglindă și îndoaie-o după această linie. Privește spre fereastră,
prin coala de hârtie (translucidă) îndoită. Ce observi?
⚫ Ce constați?
Privind spre fereastră coala de hârtie îndoită, se observă că liniile
care reprezintă fasciculele de lumină
se suprapun, adică sunt simetrice față
de linia imaginară (marginea îndoită). Fig. 7 - Lumina unei stele reflectată
de oglinzile telescopului James Webb
Fig. 6 - Fasciculul incident și cel
reflectat par să se încrucișeze,
deoarece în oglindă se văd imaginile
regiunilor luminate de pe foaie.

Reţine!
✓ Reflexia luminii este fenomenul de întoarcere a luminii în
mediul din care a venit, la contactul cu suprafața de separare a
două medii diferite (de exemplu, suprafața de separare dintre aer
și apă sau dintre aer și stratul reflector al oglinzii).
Toate corpurile, transparente sau opace, reflectă o parte din lumina
care cade pe ele. Fig. 8 - Reflexia luminii
Devierea fasciculelor de lumină din experimentul 2 se poate repre-
zenta grafic ca în figura 8.
• Planul format de raza SI și normala NI se numește plan de
incidență.
• Punctul I, în care raza incidentă ajunge la suprafața de separare
dintre medii, se numește punct de incidență.
• Perpendiculara NI pe suprafața de separare dintre două medii
în punctul I se numește normală la suprafața de separare. Fig. 9 - Reflexie dirijată pe oglindă
• Unghiul i, format de normala NI și raza incidentă SI, se numește
unghi de incidență. Unghiul i′, format de normala NI și raza reflec-
tată IR, se numește unghi de reflexie.
Devierea fasciculelor de lumină din primul experiment, dar și figu-
rile 9 și 10, explică reflexia dirijată și reflexia difuză.
Reflexia dirijată se produce dacă un fascicul de lumină paralel,
care se reflectă pe o suprafață plană și lucioasă, rămâne tot paralel
după reflexie (de exemplu, reflexia pe o oglindă plană, fig.9). Fig. 10 - Reflexie difuză pe hârtie
albă
